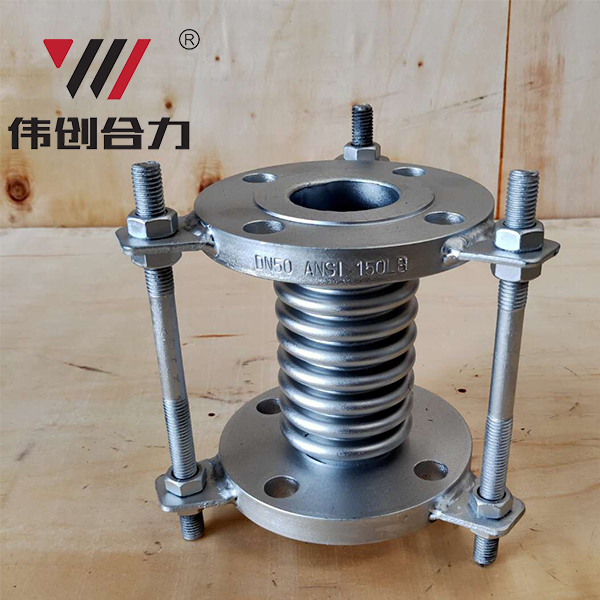

不鏽鋼波紋補償器_不鏽鋼波紋膨脹節_法蘭波紋管補償器
稱通徑(mm) |
型號 |
補償量 |
鋼度(N/mm) |
有效麵積 (cm 2 ) |
徑向最大尺寸 (mm) |
接管端口尺寸 (Φ×δ) |
保護套外徑 (mm) |
總長(L)(mm) | |||||||
軸向Xo |
橫向Yo |
角向θo/度 |
軸向Kx |
橫向Ky |
角向KQN-m/度 |
法蘭 |
接管 | ||||||||
32 |
QM |
BW1.0/32×8 |
J |
7 |
441 |
16 |
Φ38×3.5 |
186 |
280 | ||||||
JZ |
F |
7 |
1.28 |
±4 |
441 |
774 |
2 |
225 |
164 | ||||||
QM |
BW1.0/32×16 |
J |
14 |
220 |
16 |
186 |
321 | ||||||||
JZ |
F |
14 |
5.1 |
±8 |
221 |
97 |
1 |
225 |
216 | ||||||
40 |
QM |
BW1.0/40×8 |
J |
10 |
318 |
23 |
Φ45×3.5 |
224 |
289 | ||||||
JZ |
F |
10 |
1.5 |
±4 |
318 |
696 |
2 |
244 |
219 | ||||||
QM |
BW1.0/40×16 |
J |
19 |
158 |
23 |
224 |
334 | ||||||||
JZ |
F |
19 |
6.1 |
±8 |
158 |
87 |
1 |
244 |
219 | ||||||
50 |
QM |
BW1.0/50×8 |
J |
12 |
635 |
37 |
Φ57×3.5 |
239 |
306 | ||||||
JZ |
F |
12 |
2.2 |
±4 |
635 |
1041 |
6.4 |
259 |
182 | ||||||
QM |
BW1.0/50×16 |
J |
24 |
318 |
37 |
239 |
372 | ||||||||
JZ |
F |
24 |
8.9 |
±8 |
318 |
130 |
3.2 |
259 |
247 | ||||||
65 |
QM |
BW1.0/65×8 |
J |
18 |
423 |
55 |
Φ73×4 |
250 |
322 | ||||||
JZ |
F |
18 |
3.4 |
±5.3 |
423 |
699 |
6.5 |
270 |
200 | ||||||
QM |
BW1.0/65×12 |
J |
28 |
282 |
55 |
250 |
362 | ||||||||
JZ |
F |
28 |
6.5 |
±8 |
282 |
243 |
4.3 |
270 |
240 | ||||||
80 |
QM |
BW1.0/80×8 |
J |
29 |
358 |
81 |
Φ89×4 |
264 |
366 | ||||||
JZ |
F |
29 |
6.4 |
±6.4 |
358 |
401 |
8.1 |
284 |
244 | ||||||
QM |
BW1.0/80×10 |
J |
37 |
286 |
81 |
264 |
390 | ||||||||
JZ |
F |
37 |
10 |
±8 |
286 |
205 |
6.4 |
284 |
274 | ||||||
100 |
QM |
BW1.0/100×6 |
J |
33 |
417 |
121 |
Φ108×4 |
284 |
345 | ||||||
JZ |
F |
33 |
2.9 |
±4.8 |
417 |
1206 |
16.2 |
304 |
223 | ||||||
QM |
BW1.0/100×10 |
J |
54 |
250 |
121 |
284 |
409 | ||||||||
JZ |
F |
54 |
8 |
±8 |
250 |
260 |
9.7 |
304 |
287 | ||||||
125 |
QM |
BW1.6/125×5 |
J |
35 |
409 |
180 |
Φ133×4 |
314 |
342 | ||||||
JZ |
F |
35 |
2.5 |
±4.4 |
409 |
4110 |
47 |
334 |
216 | ||||||
QM |
BW1.6/125×9 |
J |
63 |
227 |
180 |
314 |
414 | ||||||||
JZ |
F |
63 |
8.1 |
±8 |
227 |
705 |
26.1 |
334 |
288 | ||||||
150 |
QM |
BW1.6/150×5 |
J |
45 |
456 |
257 |
Φ159×4.5 |
344 |
367 | ||||||
JZ |
F |
45 |
3.3 |
±5 |
456 |
3273 |
49 |
364 |
238 | ||||||
QM |
BW1.6/150×8 |
J |
71 |
285 |
257 |
344 |
427 | ||||||||
JZ |
F |
71 |
8.3 |
±8 |
285 |
813 |
30.7 |
364 |
302 | ||||||
200 |
QM |
BW1.6/200×4 |
J |
56 |
480 |
479 |
Φ219×6 |
422 |
392 | ||||||
JZ |
F |
56 |
4.5 |
±5.3 |
480 |
3823 |
64.2 |
442 |
248 | ||||||
QM |
BW1.6/200×6 |
J |
84 |
320 |
479 |
422 |
426 | ||||||||
JZ |
F |
84 |
10 |
±8 |
320 |
1130 |
42.8 |
442 |
302 | ||||||
250 |
QM |
BW1.6/250×4 |
J |
53 |
930 |
769 |
Φ273×8 |
487 |
379 | ||||||
JZ |
F |
53 |
4.6 |
±5.2 |
930 |
5630 |
196 |
507 |
393 | ||||||
QM |
BW1.6/250×6 |
J |
80 |
620 |
769 |
487 |
399 | ||||||||
JZ |
F |
80 |
10.4 |
±7.8 |
620 |
1668 |
131 |
507 |
393 | ||||||
300 |
QM |
BW1.6/300×4 |
J |
57 |
1253 |
1105 |
Φ325×8 |
542 |
467 | ||||||
JZ |
F |
57 |
5.8 |
±5 |
1253 |
6479 |
365.7 |
562 |
366 | ||||||
QM |
BW1.6/300×6 |
J |
85 |
835 |
1105 |
542 |
565 | ||||||||
JZ |
F |
85 |
13 |
±7.5 |
835 |
1920 |
244 |
562 |
464 | ||||||
350 |
QM |
BW1.6/350×4 |
J |
64 |
1265 |
1367 |
Φ377×10 |
602 |
492 | ||||||
JZ |
F |
64 |
6.6 |
±5 |
1265 |
6301 |
465 |
622 |
397 | ||||||
QM |
BW1.6/350×6 |
J |
97 |
843 |
1367 |
602 |
604 | ||||||||
JZ |
F |
97 |
14.8 |
±7.5 |
843 |
1873 |
310 |
622 |
509 | ||||||
400 |
QM |
BW1.6/400×4 |
J |
65 |
1373 |
1611 |
Φ426×10 |
680 |
518 | ||||||
JZ |
F |
65 |
5.8 |
±4.6 |
1373 |
8832 |
608 |
700 |
412 | ||||||
QM |
BW1.6/400×6 |
J |
97 |
915 |
1611 |
680 |
628 | ||||||||
JZ |
F |
97 |
13 |
±6.9 |
915 |
2609 |
405 |
700 |
522 | ||||||
波紋補償器屬於一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用於降噪減振。在現代工業中用途廣泛。波紋補償器，習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。主要用在各種管道中，它能夠補償管道的熱位移，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。
波紋補償器標準編號:GB/T 12777-2008
波紋補償器標準名稱:金屬波紋管膨脹節通用技術條件
2008-08-04發布，2009-02-01實施
頒布部門:中華人民共和國國家質量監督檢驗檢疫總局，中國國家標準化管理委員會 本標準規定了金屬波紋紋補償器的定義、分類、要求、試驗方法、檢驗規則、標誌及包裝、運輸、貯存等。本標準適用於安裝在管道中其撓性件為整體成形無加強U形、加強U形和∩形波紋管的圓形波紋管補償器的設計、製造和檢驗。壓力容器用膨脹節的設計、製造和檢驗亦可參照使用。
由於不同類型的波紋補償器補償形式不同，主要有軸向、橫向、角向以及組合補償方式。對同時存在多種位移的波紋補償器，要對其各種位移進行合成，求出總等效軸向位移，檢測是對總等效軸向位移而言。也就是說，波紋補償器公稱位移的檢測是對總等效軸向位移檢測。
通用類波紋管的公稱位移，實際上就是波紋管給定的名義位移變形的能力。對於用波紋管製成的膨脹節(補償器）、補償器而言，通常稱為補償量，反映了波紋管吸收係統位移的能力，表示在一定條件下，產品所具有的最大的補償能力。波紋管在正常工作時，要吸收係統位移而產生位移變形，同時還要保證一定次數的正常安全工作位移循環次數。因此波紋管在設計時，根據每一個波可以承受的位移大小，設計有一定的波紋數，當每個波都在均勻地承受位移載荷，沒有局部超負荷時，波紋管可以正常的工作。設計合理時，可以保證一定的設計工作位移循環壽命次數。在JB/T 6169-92“金屬波紋管”標準中，對此項性能的檢測做出了規定。
